Відеостіна — це кілька професійних дисплеїв, зведених в одне полотно, яким керує спільний контролер. Її беруть не тоді, коли «хочеться більший екран». Її беруть, коли на одну площину треба вивести кілька джерел одночасно: карту, потік з камери, таблицю показників, відео з дрона.
Складність вибору в тому, що конфігурація вирішує майже все. Від кількості панелей у ряду і в стовпчику залежить усе інше. Габарити конструкції, підсумкова роздільна здатність, модель контролера. І навіть те, скільки людей прочитають дані з відстані. Помилка на цьому кроці коштує дорого: полотно або не вміщується в приміщення, або виявляється завузьким для вмісту.
Нижче — розбір по конфігураціях від 2×2 до 6×2 на панелях 55″: скільки місця займає кожна, яку картинку дає, який контролер потрібен і під яку задачу підходить. Усі цифри — з реальних відеостін Elpix, а не з загальних описів.
Що таке відеостіна і коли вона потрібна замість одного екрана
Один дисплей має фізичну межу. Панелі 55″ і 65″ закривають кабінет або переговорну, 86″ і 98″ — аудиторію. Коли площі не вистачає, є два шляхи: проєктор або складене полотно з кількох панелей. Проєктор програє там, де в приміщенні світло: яскравість падає, доповідач перекриває промінь тінню, а зображення доводиться підганяти під геометрію стіни.
LCD відеостіна працює інакше. Кожна панель світить самостійно, тому полотно залишається читабельним при денному освітленні. Дисплеї Elpix для відеостін дають 500 кд/м² — це вдвічі яскравіше за побутовий телевізор середнього класу, який зазвичай тримає 250–300 кд/м².
LCD панелі для відеостін: чим вони відрізняються від телевізора
У складеному полотні працюють спеціальні LCD панелі для відеостін — саме так вони й називаються в специфікації: LCD Video Wall Display. Побутовий телевізор не розрахований на роботу в стику з іншими. Його рамка ширша, яскравість нижча, а безперервна робота по 12–16 годин швидко виводить матрицю з ресурсу.
- Тип матриці: LCD Video Wall Display з підсвічуванням D-LED, а не побутова панель
- Яскравість: 500 кд/м² проти 250–300 у ТВ — видно при денному світлі
- Кути огляду: 178° / 178°, тобто картинка не вигорає, коли дивишся збоку
- Час відгуку: 8 мс — для відео з камер і дронів цього достатньо
- Кольори: 1,07 млрд відтінків, 10 біт, охоплення NTSC 72%
- Захист: загартоване скло, можливе антивідблискове виконання
Що з цього випливає: якщо полотно стоїть у залі з вікнами, панель на 500 кд/м² — не надмірність, а мінімум. На 300 кд/м² вміст доведеться читати «на віру».
Сенсор у відеостіні: потрібен чи ні
Відеостіни Elpix ідуть без сенсорного шару — у характеристиках стоїть «відсутнє / No Touch». Це свідоме рішення: полотном керують з контролера або робочого місця оператора, а не пальцем по склу на висоті двох метрів. Якщо потрібен саме дотик, дивіться в бік інтерактивних панелей — там сенсор на 20–40 точок і робота біля екрана.
Конфігурації відеостіни: 2×2, 3×2, 4×2, 5×2, 6×2
Запис «відеостіна 2×2» означає дві панелі по горизонталі і дві по вертикалі — разом чотири екрани. Таку конструкцію часто шукають як «відеостіну з 4 моніторів», і це те саме. Далі перше число росте: відеостіна 3×2 — це шість панелей, 4×2 — вісім, 5×2 — десять, 6×2 — дванадцять. Висота при цьому залишається тією самою, а полотно витягується вшир. Саме тому конфігурації з двома рядами зручні для залів: полотно не лізе під стелю і залишається в комфортній зоні читання.
Одна панель 55″ у форматі 16:9 має приблизно 1218 × 685 мм активної площі. Звідси рахуються габарити всього полотна: ширина — кількість панелей у ряду, помножена на 1218 мм, висота — два ряди по 685 мм, тобто близько 1,37 м. Шви між панелями додають одиниці міліметрів на стик, тож у розрахунок приміщення закладайте кілька сантиметрів запасу.
Роздільна здатність складається, а не розтягується
Це головне непорозуміння при виборі. Кожна панель тримає власні Full HD 1920 × 1080, і контролер збирає з них спільне полотно. Конфігурація 2×2 дає 3840 × 2160 — фізичний 4K. Полотно 6×2 виходить 11520 × 2160: за площею це майже шість Full HD-кадрів у ряд.
Практичний наслідок простий. Чим ширше полотно, тим більше вікон можна поставити поруч без нашарування. На 2×2 комфортно живуть два-три джерела. На 5×2 і 6×2 — п’ять-шість, і кожне залишається читабельним, бо йому дістається окрема панель, а не чверть загальної картинки.
Мобільна відеостіна в кейсах
Відеостіни Elpix зроблені як мобільна система: панелі їдуть у транспортних кейсах по дві штуки, кейс одночасно служить основою конструкції після розгортання. Полотно збирається без штробіння стін, анкерів і виклику бригади на цілий день. Це критично для командних пунктів, ситуаційних центрів і виїзних штабів — усюди, де систему треба зібрати, відпрацювати і вивезти.
Уся лінійка масштабується до 16 дисплеїв. Тобто конфігурацію можна нарощувати поетапно: почати з 2×2, а згодом дійти до 4×2 чи 6×2, не змінюючи саму ідею системи.
Що з цього випливає: якщо полотно потрібно перевозити або збирати під подію, кейсова конструкція економить більше, ніж здається. Стаціонарний монтаж на кронштейни дешевший разово, але кожен переїзд перетворюється на окремий проєкт.
Контролери відеостін: що саме вони визначають
Контролери відеостін — це пристрої, які приймають сигнали від джерел і розкладають їх по панелях. Контролер вирішує дві речі: скільки джерел ви зможете показати одночасно і в якій розкладці. Панелі самі по собі цього не вміють.
У комплектах Elpix стоять два контролери залежно від розміру полотна.
- Elpix VW-5×9 — для конфігурацій до дев’яти дисплеїв: 2×2, 3×2, 4×2. П’ять входів (4× HDMI і 1× DisplayPort), дев’ять виходів HDMI. Приймає сигнал до 4K Ultra HD 3840×2160 60 Гц, видає Full HD 60 Гц на панель. Базова розкладка — 3×3, підтримує режим єдиного полотна і багатозонний показ. Керування: передня панель, ІЧ-пульт, RS232 і Web GUI через LAN. Корпус 440 × 200 × 60 мм з підсиленими кутами і ручками.
- Elpix VM-12×12 — відеоматриця для великих конфігурацій 5×2 і 6×2, де дев’яти виходів уже не вистачає.
- Elpix ME-16×2 — мультиекранний контролер для систем, де джерела треба гнучко розкидати по великій кількості екранів.
Практичне правило: спочатку рахуйте джерела, потім панелі. Якщо на полотно постійно йдуть чотири потоки — ПК оператора, камера, карта і відеореєстратор, — потрібні щонайменше чотири входи. Інакше оператор перемикатиметься вручну просто під час роботи.
Що з цього випливає: контролер підбирається під конфігурацію, а не навпаки. У готових комплектах Elpix це вже зроблено — 2×2, 3×2 і 4×2 їдуть з VW-5×9, 5×2 і 6×2 — з VM-12×12.
Таблиця: яку конфігурацію брати під задачу
| Конфігурація | Панелей 55″ | Габарит полотна | Роздільна здатність | Контролер у комплекті | Типова задача |
|---|---|---|---|---|---|
| Відеостіна 2×2 | 4 | ≈ 2,44 × 1,37 м | 3840 × 2160 (4K) | Elpix VW-5×9 | Переговорна, невеликий штаб, 2–3 джерела |
| Відеостіна 3×2 | 6 | ≈ 3,65 × 1,37 м | 5760 × 2160 | Elpix VW-5×9 | Ситуаційний центр, диспетчерська, 3–4 джерела |
| Відеостіна 4×2 | 8 | ≈ 4,87 × 1,37 м | 7680 × 2160 | Elpix VW-5×9 | Командний пункт, зал координації, 4–5 джерел |

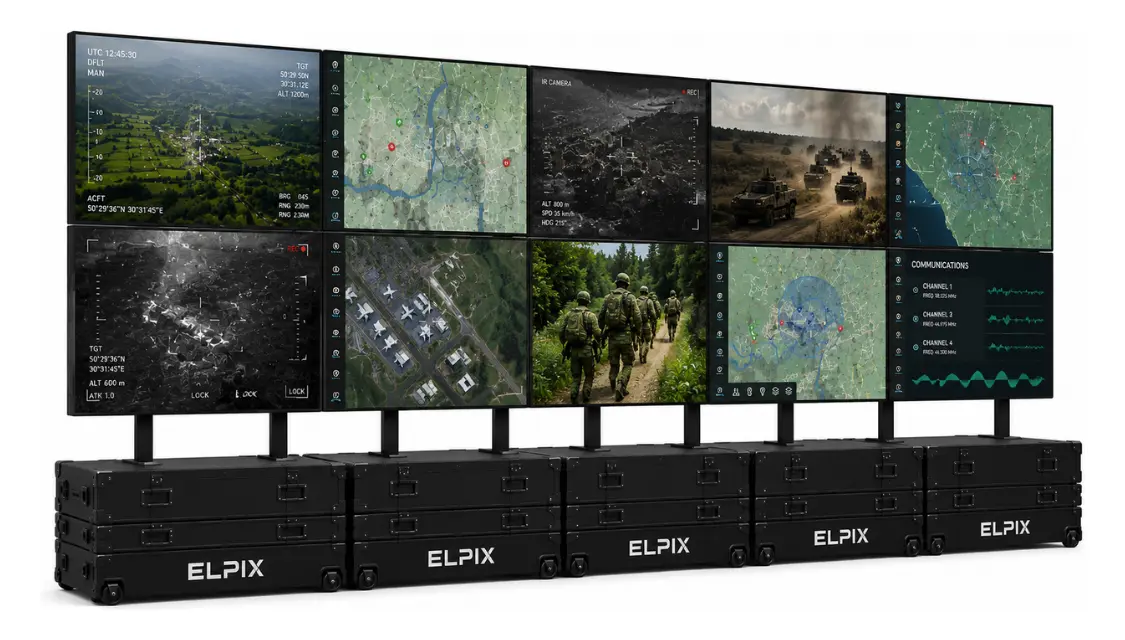

| Відеостіна 5×2 | 10 | ≈ 6,09 × 1,37 м | 9600 × 2160 | Elpix VM-12×12 | Великий центр моніторингу, 5+ джерел |
| Відеостіна 6×2 | 12 | ≈ 7,31 × 1,37 м | 11520 × 2160 | Elpix VM-12×12 | Зал на десятки операторів, оглядове полотно |
Габарити пораховані по активній площі панелей і не враховують шви на стиках — закладайте запас на монтаж. Перед замовленням корисно перевірити ще дві речі: чи витримує стіна або підлога вагу конструкції і на якій відстані сидітиме найдальший глядач. Для полотна висотою 1,37 м комфортна дистанція читання дрібного тексту — приблизно від 3 до 8 метрів.
Як не помилитися з вибором: короткий порядок дій
- Порахуйте джерела. Скільки картинок має бути на полотні одночасно в найнапруженіший момент — стільки вікон і треба, а не «щоб було красиво».
- Виміряйте стіну і зону огляду. Ширина полотна 6×2 — понад сім метрів; це не кожне приміщення витримує.
- Визначте режим роботи. Стаціонарний зал чи виїзд? Кейсова конструкція виграє тільки там, де систему возять.
- Перевірте входи контролера. Чотири потоки вимагають чотирьох входів, інакше оператор перемикатиметься вручну.
- Закладіть масштабування. Лінійка тягне до 16 дисплеїв — якщо завтра додасться ще два джерела, полотно не доведеться міняти цілком.
Що з цього випливає: конфігурація — це наслідок двох цифр, кількості джерел і розміру приміщення. Коли обидві відомі, вибір із п’яти варіантів стає очевидним за хвилину.
Коли потрібні конфігурації 2×3, 3×3 і 4×4
Записи «відеостіна 2×3», 3×3 або 4×4 означають полотно з трьома і більше рядами по вертикалі. Така геометрія ближча до квадрата і дає іншу картину: менше ширини, більше висоти. Полотно 3×3 з дев’яти панелей 55″ виходить приблизно 3,65 × 2,06 м і має роздільну здатність 5760 × 3240.
Квадратні конфігурації зручні там, де контент вертикальний — плани поверхів, довгі таблиці, портретні зображення. Але у них є практичне обмеження: верхній ряд піднімається на висоту понад два метри, і читати дрібний текст звідти незручно. Для операторських залів частіше беруть два ряди, а не три.
Готові комплекти Elpix зібрані у форматі двох рядів — від 2×2 до 6×2. Контролер VW-5×9 при цьому штатно підтримує і розкладку 3×3, тож технічно система не обмежена однією геометрією: питання в тому, яка з них зручніша вашому оператору.
Монтаж і підключення: що підготувати заздалегідь
Монтаж відеостіни впирається не в кронштейни, а в підготовку приміщення. Три речі, які варто вирішити до того, як обладнання приїхало.
- Живлення. Кожна панель — окреме підключення. Для полотна 6×2 це дванадцять точок живлення плюс контролер; розводку і автомат під цю групу краще закласти заздалегідь.
- Кабельні траси. Від контролера до кожної панелі йде окремий HDMI. Довгі траси вимагають якісного кабелю або подовжувачів по витій парі — на дешевих шнурах довжиною понад 10 м картинка починає «сипатися».
- Вентиляція. Дванадцять панелей, що працюють безперервно, помітно гріють замкнене приміщення. У серверних і диспетчерських це закладають у проєкт, у переговорних — часто забувають.
У мобільному варіанті частина цих питань знімається: конструкція стоїть на власних кейсах, не потребує анкерного кріплення в стіні й розгортається силами двох-трьох людей. Але живлення і кабелі нікуди не діваються — їх готують так само.
Приймання полотна: на що дивитися при здачі
Перевірка після монтажу займає п’ятнадцять хвилин і рятує від довгих суперечок згодом.
- Білий і чорний фон на все полотно. Білий покаже різнобій у кольоровій температурі між панелями, чорний — засвітки по краях матриць.
- Сітка з дрібним текстом. Якщо шрифт «розривається» на стику, панелі зведені неточно.
- Перемикання розкладок. Єдине полотно, кілька вікон, повернення назад — усі режими мають відпрацювати з пульта і з Web GUI.
- Усі входи по черзі. Підключіть кожне джерело у свій порт і переконайтеся, що контролер його бачить.
- Геометрія. Полотно має бути в одній площині; перепад по глибині видно збоку під гострим кутом.
Обладнання Elpix
Мобільні відеостіни Elpix у кейсах

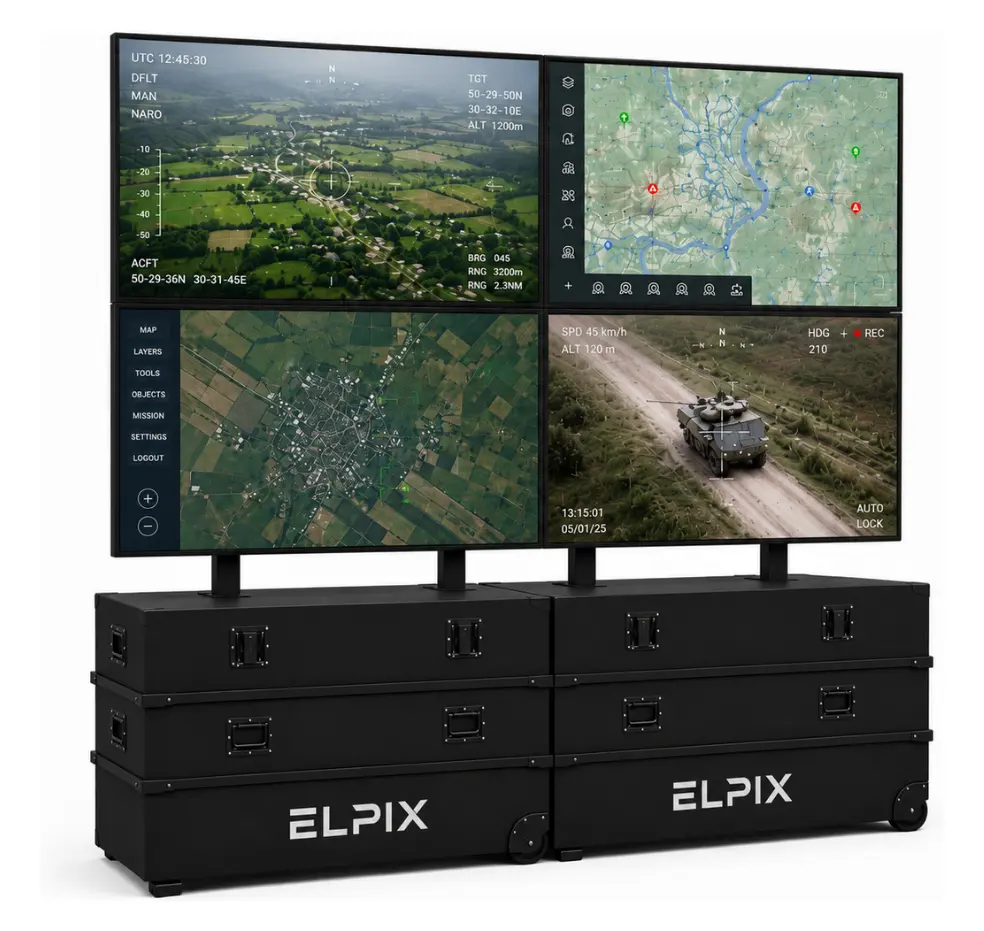

Відеостіна Elpix 2×2, 4×55″
Полотно 3840×2160 у двох кейсах: переговорна, невеликий штаб, 2–3 джерела. Контролер VW-5×9 у комплекті.
Дивитися модель

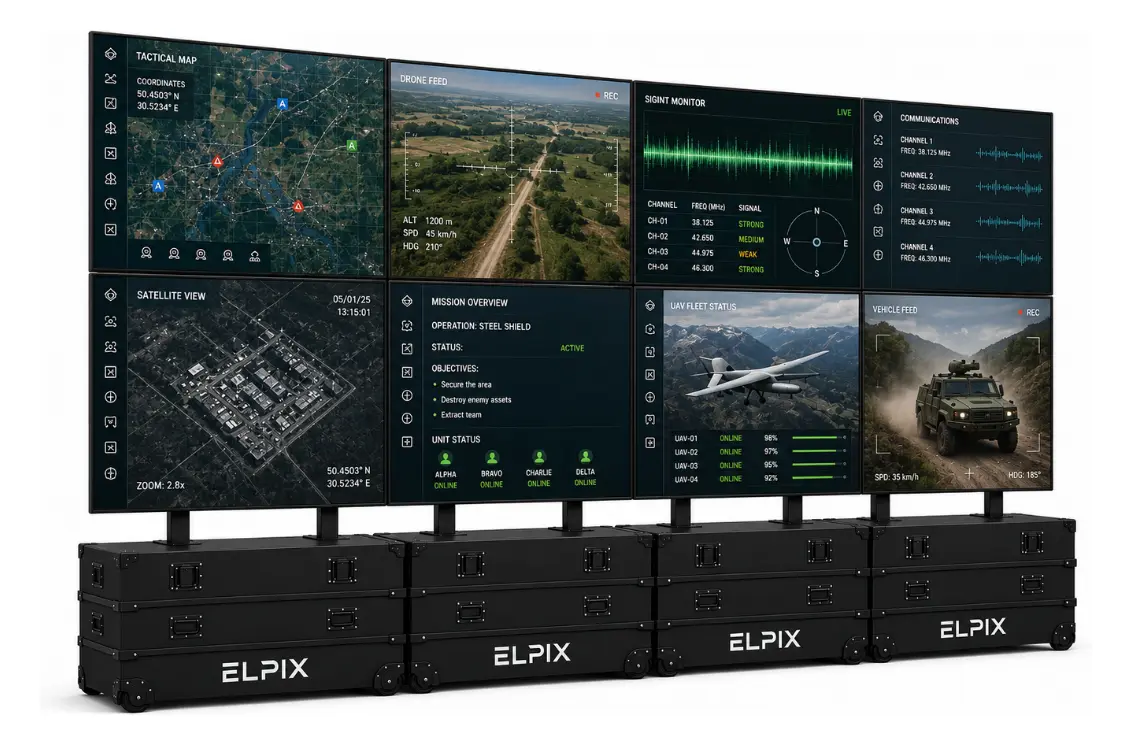

Відеостіна Elpix 4×2, 8×55″
Вісім панелей, 7680×2160 і ширина близько 4,9 м — командний пункт або зал координації на 4–5 джерел.
Дивитися модель
Відеостіна Elpix 6×2, 12×55″
Дванадцять дисплеїв, 11520×2160 і понад 7 м полотна з відеоматрицею VM-12×12 у комплекті.
Дивитися модель
Відеостіни Elpix: власне виробництво в Україні
Elpix проєктує і збирає відеостіни в Україні, а не перепродає готові рішення з каталогу постачальника. На практиці це означає кілька речей, які помітні вже під час експлуатації.
- Конфігурація під задачу. Лінійка від 2×2 до 6×2 — це базові комплекти; кількість панелей, тип кейсів і контролер підбираються під конкретний зал або виїзний сценарій.
- Виконання під складні умови. Захист дисплеїв від ударів, пилу та води, загартоване скло, можливе антивідблискове виконання — обладнання розраховане не лише на офісний клімат.
- Сервіс і комплектуючі. Обслуговування і заміна вузлів робляться в Україні, без очікування поставки з-за кордону на кожну дрібницю.
- Робота з держсектором. Компанія працює за процедурами публічних закупівель, тож документація для тендера готується штатно.
Від чого залежить ціна відеостіни
Вартість складається з трьох частин: кількість панелей, модель контролера і тип конструкції. Перехід з 2×2 на 4×2 подвоює кількість дисплеїв — це найбільша стаття. Контролер додає відчутно менше, але саме він визначає, скільки джерел ви покажете. Кейсова мобільна конструкція дорожча за стаціонарні кронштейни, і платять за неї тоді, коли систему реально возять.
На чому не варто економити: на яскравості панелей і на кабельних трасах. Полотно на 300 кд/м² у світлому залі доведеться зашторювати, а дешевий HDMI на довгій трасі дає зриви картинки, які потім шукають тижнями.
Купити відеостіни Elpix або порахувати конкретну конфігурацію можна в каталозі — відеостіни Elpix: там актуальні ціни, характеристики кожної збірки і склад комплекту. Якщо потрібна допомога з вибором, надішліть розміри приміщення і перелік джерел сигналу — цього достатньо, щоб запропонувати конфігурацію під вашу задачу.
