Интерактивная (сенсорная) плёнка: как превратить витрину в сенсорный экран

Интерактивная, или сенсорная, плёнка — это тонкое PCAP-покрытие, которое клеят на стекло или акрил. Витрина, перегородка или защитное стекло перед дисплеем после этого ведёт себя как мультитач-экран. Сам дисплей менять не нужно. Это важно: в проектах с уже установленными экранами именно замена железа обычно съедает бюджет, а не сенсор.

Что такое интерактивная плёнка и как она работает

Интерактивная плёнка работает по ёмкостному принципу. Внутри — сетка тонких проводников, которая замечает изменение электрического поля при касании пальцем. Контроллер считывает координаты и отправляет их на компьютер или медиаплеер как обычные USB-HID-данные, примерно как мышь или тачпад. Отдельные драйверы не нужны. Ежегодная калибровка тоже не нужна: плёнка запускается на Windows, Linux и Android без долгой настройки. Мой вывод простой: чем меньше сервисных ритуалов после установки, тем спокойнее объект живёт через полгода.

На практике обычное стекло витрины становится сенсорным экраном. Посетитель касается контента на дисплее за стеклом и управляет каталогом, киоском, меню или рекламным роликом. Звучит почти слишком просто? Да, но именно в этом и смысл PCAP-плёнки: сенсорный слой добавляется поверх уже готовой конструкции.

PCAP vs ИК-рамка vs резистивная технология

В интерактивных витринах чаще всего сравнивают PCAP-плёнку, ИК-рамку и встроенный тачскрин. Но честнее смотреть не на “какая технология лучше”, а на то, что уже стоит на объекте. PCAP-плёнка, то есть ёмкостная плёнка, отличается так:

Большинство обзоров хвалит ИК-рамки за количество точек касания. Это только половина правды. В залах с панорамным остеклением ИК-рамки могут давать ложные срабатывания: солнце попадает в зону ИК-лучей и сбивает сенсор. Встроенный тачскрин требует замены всего дисплейного модуля, что обычно в 3-5 раз дороже. PCAP-плёнка не делает старый экран новым, зато даёт точность ёмкостного сенсора без замены экрана.

Из чего состоит плёнка (слои)

Сенсорная плёнка Elpix собрана как тонкий технический “сэндвич”, где каждый слой решает отдельную задачу:

• Защитное покрытие — твёрдость 3H, устойчивость к царапинам и химическим чистящим средствам;
• Ёмкостная сетка — ITO, оксид индия-олова, или медная сетка, нанесённая фотолитографией с шагом < 5 мм;
• Оптически прозрачный клей OCA — светопропускание >90%, без воздушного зазора;
• Монтажный слой — фиксирует плёнку на стекле и помогает уложить её без пузырей.

Гибкий шлейф FPC передаёт сигнал на компактный USB-контроллер. Его подключают к ПК или Android-медиаплееру. Всё. Дальше система видит касания как стандартный ввод.

Применение сенсорной плёнки

Сенсорную плёнку ставят там, где менять оборудование дорого или технически неудобно. Иногда ещё проще: экран уже есть, стекло уже есть, а интерактива нет.

Витрины магазинов и торговые залы

Плёнка для витрины — самый частый сценарий. Покупатель подходит к закрытому магазину и листает каталог прямо на стекле: смотрит цены, наличие, характеристики товара и QR-код для перехода в интернет-магазин. Система работает ночью без персонала.

Магазины одежды, электроники и ювелирных изделий используют такую витрину для ночного маркетинга. Прохожий открывает нужный товар на стекле, сканирует QR-код и переходит в интернет-магазин. Витрина продолжает продавать после закрытия точки. В наших последних проектах по рознице именно этот сценарий чаще всего обсуждали первым, потому что он понятен директору магазина без долгой презентации.

В торговом зале плёнку клеят на перегородки примерочных и инфо-стойки. Рекламные стенды — отдельная история. Мультитач на 10 точек подходит для галерей с жестовым управлением, увеличения фотографий коллекции, интерактивных карт торговых центров и выбора товара из каталога.

Банковские отделения и медучреждения

В банках плёнку ставят на информационные терминалы с бронированным стеклом: клиент касается стекла, а видеокиоск принимает команды. Плёнка с IP65 выдерживает протирку изопропанолом. Почему это важно? Потому что в клиниках, банках и ресепшен-зонах поверхность трогают десятки раз в день, а санитарная обработка не должна превращаться в риск для сенсора.

В медучреждениях часто нужна работа в латексных перчатках. Такой режим включается в прошивке контроллера и рассчитан на самые частые одиночные касания. Да, это противоречит привычной фразе “ёмкостный сенсор работает только с пальцем”. В реальных инсталляциях всё решает чувствительность контроллера и толщина перчатки.

Рекламные стенды и Digital Signage

Outdoor-агентства используют сенсорные плёнки на витринных конструкциях в торговых коридорах аэропортов и вокзалов. Пассивная афиша становится рекламным киоском, но архитектуру стенда менять не приходится. Контентом управляют удалённо через CMS, а плёнка добавляет сенсорный ввод поверх уже установленного медиаплеера.

В Digital Signage плёнку монтируют на внешнюю сторону витринных LED-экранов. Покупатель управляет рекламой с улицы и не заходит в магазин. Коротко: экран перестаёт быть просто экраном.

Преимущества плёнки перед встроенным тачскрином

Если нужно добавить сенсорный ввод к существующему дисплею, интерактивная панель со встроенным тачскрином обычно означает замену оборудования. Плёнка работает иначе. Не всегда “лучше” — именно иначе:

• Установка без демонтажа. Монтажники очищают поверхность и клеят плёнку прямо на стекло за 30-60 минут. Обычно хватает двух человек, магазин можно не закрывать.
• Совместимость с любым дисплеем. Плёнка работает поверх ЖК, LED, OLED и проекционных экранов. Тип матрицы за стеклом не важен.
• Выбор размера. Витринные плёнки Elpix доступны в 43, 49, 55 и 65 дюймов. Для нестандартных поверхностей возможен заказ по размеру.
• Почти незаметный слой. Толщина 0,25 мм и светопропускание >90% сохраняют яркость и контрастность изображения.
• Ресурс от 5 лет. Сенсорный слой рассчитан на стандартную коммерческую эксплуатацию. Гарантия Elpix — 12 месяцев.
• Экономия. Плёнка стоит в 3-5 раз дешевле нового интерактивного дисплея сопоставимого размера. Для розничного магазина ROI обычно составляет 3-8 месяцев при круглосуточной работе витрины.
• Контент меняется без замены железа. При ребрендинге или новой рекламной кампании меняется CMS-часть. Сенсор остаётся тем же.

Например, сеть магазинов спортивного питания с 12 витринами обновила экспозицию: плёнки установили на существующие дисплеи вместо замены LED-панелей. Монтаж занял один рабочий день, торговое время не потеряли. Я бы не называл это универсальным рецептом, но для 12 уже смонтированных витрин такой подход выглядит гораздо рациональнее полной замены.

Для новых объектов, где дисплей ещё не выбран, лучше рассмотреть готовую сенсорную рамку: это экран с сенсором и медиаплеером в одном корпусе. Плёнка больше подходит для апгрейда уже установленного стекла. Контрпример простой: если вы всё равно покупаете новый экран, отдельная плёнка может оказаться лишним звеном.

Технические параметры и монтаж

Перед заказом стоит сверить параметры плёнки с вашей витриной. Не “на глаз”, а по стеклу, диагонали, месту вывода шлейфа и условиям эксплуатации:

• Технология сенсора: PCAP, проецируемая ёмкость, интерфейс USB-HID;
• Количество точек касания: 10 одновременных;
• Толщина плёнки: 0,25-0,38 мм, зависит от типоразмера;
• Светопропускание: ≥90%;
• Степень защиты: IP65, защита от пыли и водяных струй;
• Температура эксплуатации: -20°C…+70°C;
• Кабель: USB 2.0, длина до 5 м с активным удлинителем;
• ОС: Windows 7/10/11, Android 4.0+, Linux, ядро 2.6+.

Монтаж выглядит так: стекло обезжиривают изопропанолом, затем плёнку раскладывают ракелем от центра к краям. При нормальной технике воздушные карманы не остаются. Шлейф FPC укладывают по нижнему или боковому торцу. Контроллер прячут в монтажный короб за витриной.

Плёнка 55″ монтируется за 40-50 минут. Elpix поставляет комплект с пошаговой инструкцией и видеогайдом. Для сложных объектов доступен выездной монтаж через аттестованных технических партнёров. Из практики: больше всего времени обычно уходит не на саму наклейку, а на подготовку стекла и аккуратный вывод шлейфа.

После установки нужна однократная программная калибровка. Она занимает 2-3 минуты через интерфейс драйвера на Windows или скрипт настройки на Linux и Android. Повторная калибровка нужна только после смены положения экрана или замены контроллера. Сам PCAP-слой не «сбивается»: ёмкостная технология не зависит от механического износа, в отличие от резистивных плёнок.

Для базовой работы интернет не нужен. Сенсор работает автономно через USB. Сеть требуется только для удалённого управления контентом через CMS. Is this overkill? Для 50-страничного каталога на локальном медиаплеере — нет, сеть можно вообще не трогать.

Плёнки Elpix: размеры и характеристики

Elpix производит интерактивные плёнки в Украине. Стандартные форматы такие:

Все PCAP-плёнки Elpix проходят заводскую калибровку и поставляются с сертификатом точности позиционирования ±1 мм. Стандартный типоразмер поставляется за 5-7 рабочих дней. Кастомный размер — от 15 рабочих дней. Тут я бы сразу закладывал запас по срокам, если объект открывается к конкретной дате.

Для объектов с высокой влажностью, например уличных витрин и фуд-зон, доступна версия с усиленной герметизацией торца шлейфа по периметру. Для медицинских учреждений есть вариант с антибактериальным защитным покрытием. Не экономьте на торце шлейфа: именно там обычно начинается проблема, если монтажная зона влажная.

В комплект входит плёнка, USB-контроллер, кабель и инструкция по монтажу. Менеджер подберёт типоразмер под объект и уточнит сроки. Минимальная партия для кастомного проекта — 1 единица. От 5 единиц действуют специальные условия для корпоративных заказчиков.

Если нужно не обновить существующее стекло, а собрать новую интерактивную точку с нуля, подойдут интерактивные панели Elpix: готовые комплекты с дисплеем, встроенным PCAP и медиаплеером в одном корпусе. В этом случае меньше отдельных компонентов, зато ниже гибкость по уже готовым витринам.

Часто задаваемые вопросы

Работает ли сенсорная плёнка в перчатках?

Стандартная PCAP-плёнка реагирует на голые пальцы. Тонкие хирургические перчатки до 0,1 мм обычно проходят. Для рабочих или латексных перчаток Elpix предлагает контроллер с режимом Glove Mode: он снижает порог чувствительности и лучше распознаёт одиночные касания.

Сколько точек касания поддерживает плёнка?

Все плёнки Elpix поддерживают 10 одновременных точек, то есть мультитач 10P. Этого хватает для жестовых интерфейсов: pinch-zoom, поворота и прокрутки несколькими пальцами. Витринные киоски и интерактивные каталоги обычно укладываются в этот лимит без проблем.

Можно ли приклеить плёнку на изогнутое стекло?

Плёнка рассчитана на плоские поверхности и небольшой изгиб с радиусом кривизны ≥ 2000 мм. Для витрин с умеренным изгибом возможна поставка предварительно профилированного варианта по индивидуальному чертежу. Сильно изогнутые цилиндрические поверхности, R < 500 мм, не поддерживаются.

Нужно ли менять стекло при установке интерактивной плёнки?

Нет. Плёнку клеят на существующее стекло витрины толщиной от 3 мм. Подходит закалённое, ламинированное стекло и триплекс. Замена нужна только в двух случаях: стекло повреждено или на нём есть покрытие, например матировка либо тонировка >60%, которое сильно снижает прозрачность.

Проекционно-ёмкостные плёнки Elpix

Интерактивная плёнка Elpix 43″

PCAP-плёнка для витрин и витражей 43″: приклеивается на стекло, мультитач 10 точек, работает через закалённое стекло 6мм

Получить КП

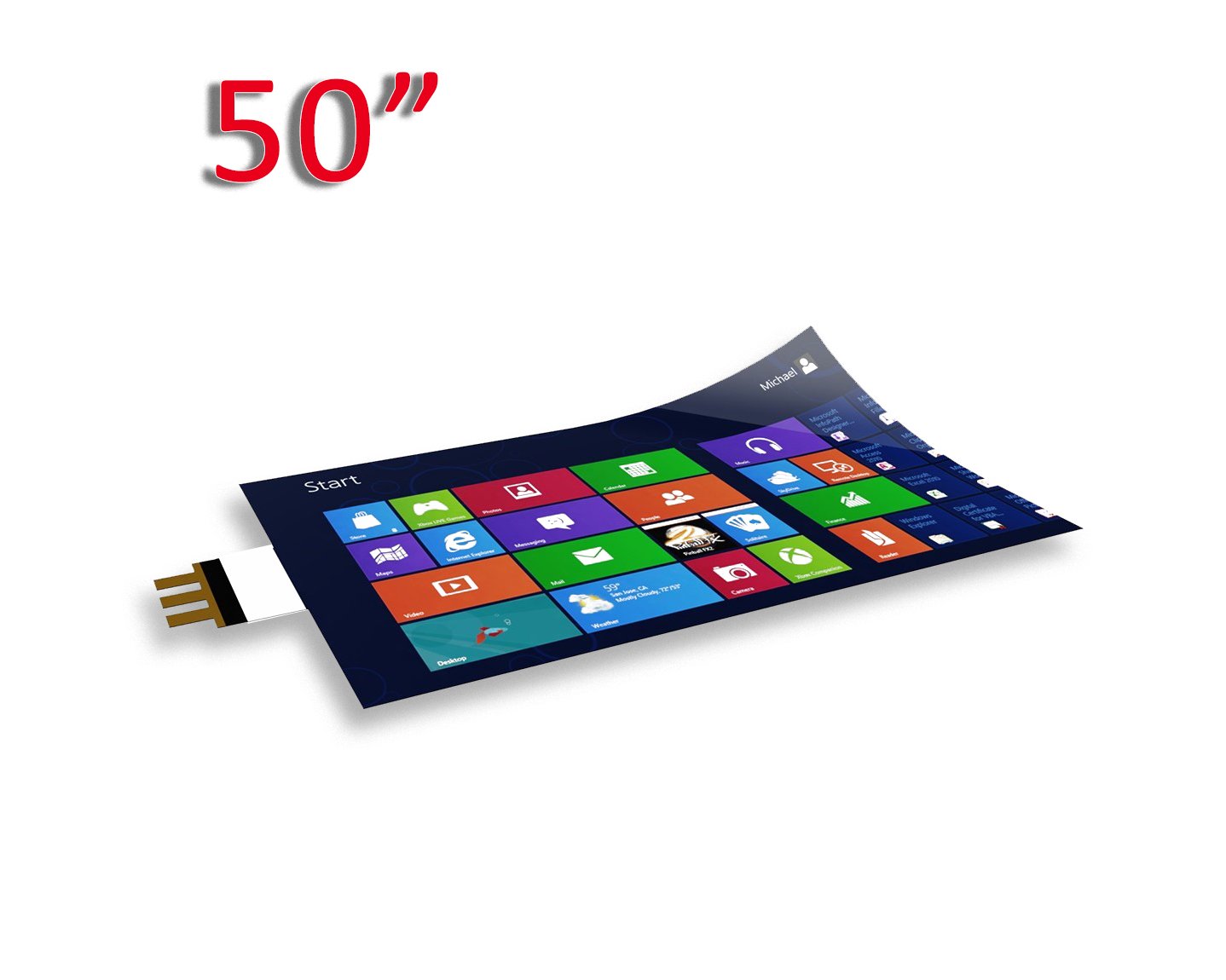

Интерактивная плёнка Elpix 50″
