Панелі показують картинку, але вирішують не вони. Скільки джерел ви виведете одночасно, як їх розкладете по екранах і чи зможете перемкнути сценарій за секунду — усе це визначає контролер відеостіни. Саме на ньому найчастіше економлять і саме через нього потім переробляють систему.
Типова помилка виглядає так. Замовник рахує панелі, узгоджує розмір полотна, а контролер бере «який дадуть». Через місяць з’ясовується, що входів три, а джерел п’ять, і оператор перемикає кабелі руками під час наради.
Розберемо, що насправді робить контролер, чим відрізняються три моделі відеостін Elpix і як порахувати потрібну конфігурацію до замовлення, а не після.
Що робить контролер відеостіни
Контролер стоїть між джерелами сигналу і панелями. Він приймає HDMI або DisplayPort від комп’ютерів, камер, відеореєстраторів, картографічних систем, а далі вирішує три задачі.
- Розкладає зображення по екранах. Одне джерело можна розтягнути на все полотно або показати на окремій панелі.
- Масштабує і синхронізує. Сигнал 4K на вході перетворюється на Full HD на кожній панелі без розривів між ними.
- Перемикає сценарії. Збережені пресети дозволяють змінити всю розкладку однією командою, а не перетягувати вікна вручну.
Чого контролер НЕ робить: він не додає пікселів там, де їх немає. Якщо джерело дає 1280×720, на полотні 6×2 воно виглядатиме розмитим, скільки б не коштував процесор.
Що з цього випливає: контролер підбирають за кількістю джерел і режимом роботи, а не за кількістю панелей. Панелі впливають лише на мінімальну кількість виходів.
Три контролери Elpix: під які задачі

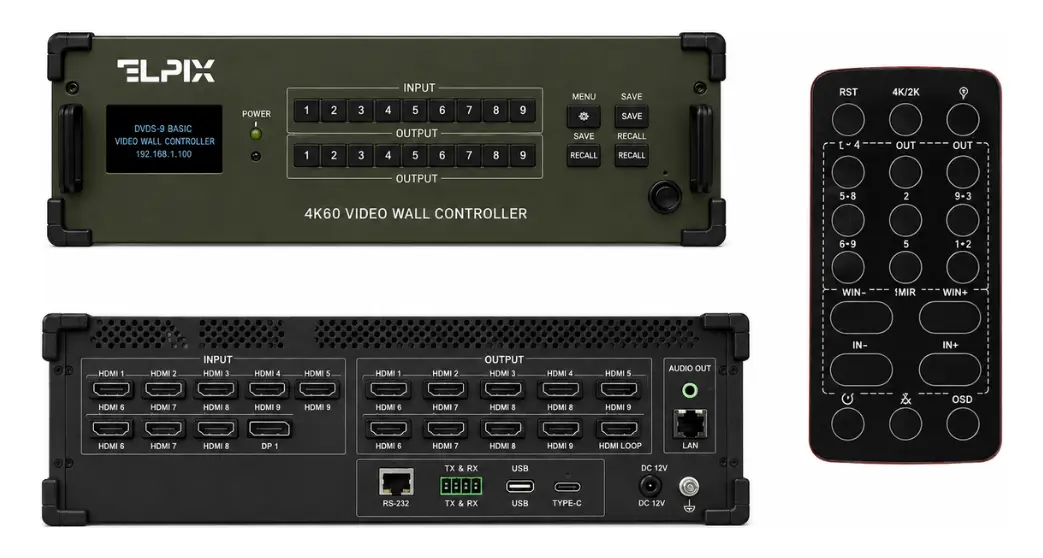

Elpix VW-5×9 — базовий процесор відеостіни
Модель для полотен до дев’яти екранів. У готових комплектах вона стоїть у конфігураціях 2×2, 3×2 і 4×2.
- Входи: 5 — чотири HDMI і один DisplayPort
- Виходи: 9 × HDMI, тобто до дев’яти дисплеїв
- Роздільна здатність: вхід до 4K Ultra HD 3840×2160 60 Гц, вихід Full HD 60 Гц на панель
- Базова розкладка: 3×3, підтримуються й інші конфігурації
- Режими: єдине полотно та багатозонний показ
- Керування: передня панель, ІЧ-пульт, RS232, Web GUI через LAN
- Корпус: 440 × 200 × 60 мм, посилені кути, ручки для перенесення
П’ять входів закривають більшість сценаріїв невеликого штабу: ПК оператора, камера, карта і ще одне джерело в запасі.

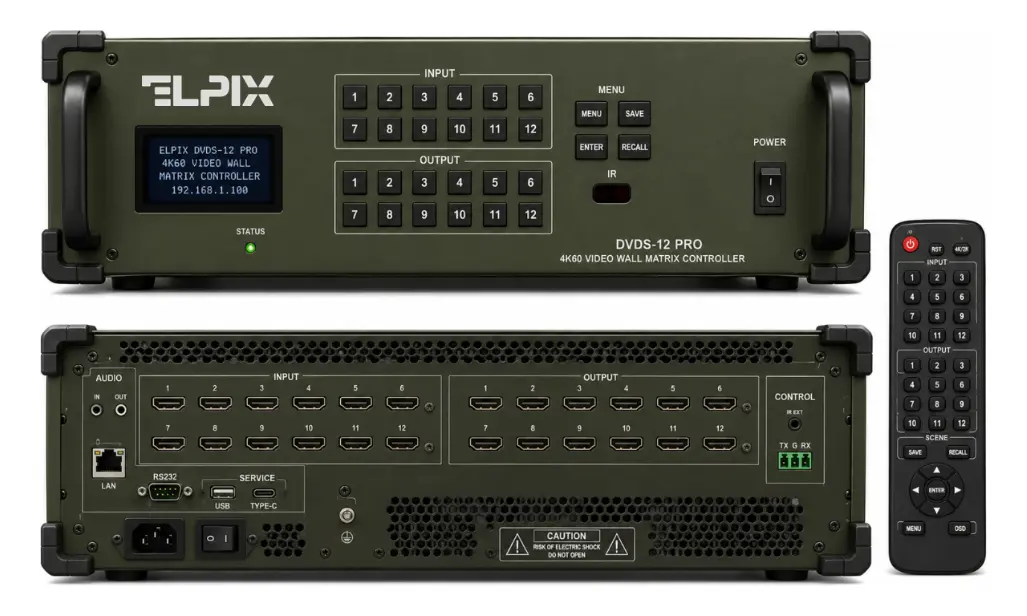

Elpix VM-12×12 — матричний комутатор і процесор
Це вже інший клас пристрою. VM-12×12 поєднує три функції одразу: матричний комутатор, процесор відеостіни і багатовіконний процесор.
- Входи і виходи: 12 × HDMI на вхід, 12 × HDMI на вихід
- Роздільна здатність: до 4K UHD 3840×2160 @ 60 Гц, підтримка HDCP
- Режими: Video Wall, Matrix Switching, Multi-Zone, Multi-Picture
- Конфігурації полотна: 2×2, 3×3, 4×3, 2×6 та інші
- Обробка: EDID-керування, масштабування, безшовне перемикання, збереження сценаріїв
- Керування: передня панель, ІЧ-пульт, RS232, Web GUI по LAN
- Живлення: 100–240 В AC; корпус металевий, з порошковим покриттям, транспортними ручками й посиленими кутами
- Опційно: передача сигналу по Cat6/Cat6A через HDMI-over-Cat6 або HDBaseT
Матричний режим — ключова відмінність. Будь-яке з дванадцяти джерел можна подати на будь-який з дванадцяти виходів, а не лише розкласти по полотну. Для диспетчерської, де в кожного оператора свій монітор плюс спільна стіна, це вирішальна функція.

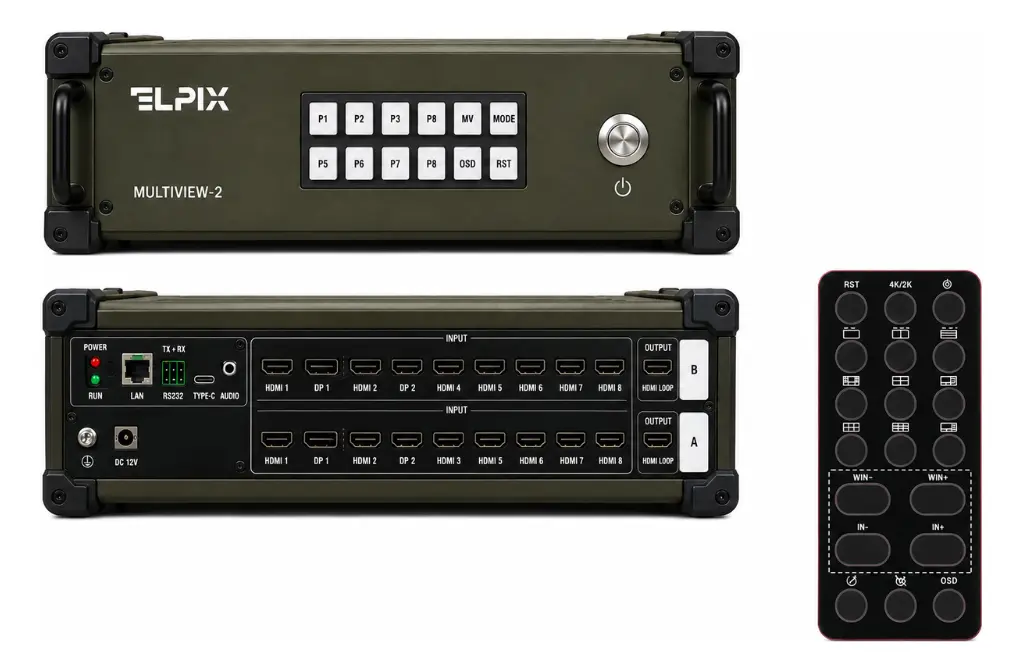

Elpix ME-16×2 — багатовіконний процесор для двох екранів
Найвужча спеціалізація і найцікавіший сценарій. Пристрій приймає до шістнадцяти джерел і виводить їх на два дисплеї у вигляді сітки вікон.
- Входи: до 16 джерел (HDMI і DisplayPort)
- Виходи: 2 × HDMI 2.0
- Роздільна здатність: 4K Ultra HD 3840×2160 60 Гц
- Розкладки: 4 / 8 / 9 / 10 / 13 / 16 вікон
- Перемикання: безшовне, зі збереженням сценаріїв
- Інтерфейси: LAN, RS232, USB/Type-C сервісний, аудіовихід, DC 12V, заземлення
- Корпус: захищений металевий, військового виконання, посилені кути, бокові ручки, колір olive green
- Габарити: 440 × 200 × 60 мм; комплект — центральний блок, пульт, блок живлення, кабелі, інструкція
Шістнадцять вікон на двох екранах — це сценарій моніторингу: потоки з БПЛА, камери спостереження, відеореєстратори, ноутбуки, картографічні системи одночасно в одному полі зору. Живлення DC 12V дозволяє запускати систему від автономного джерела.
Що з цього випливає: три пристрої вирішують три різні задачі. VW-5×9 будує полотно, VM-12×12 керує потоками між джерелами й екранами, ME-16×2 збирає багато відео в одному полі зору.
Таблиця: який контролер під яку систему
| Параметр | VW-5×9 | VM-12×12 | ME-16×2 |
|---|---|---|---|
| Джерел на вході | 5 (4 HDMI + 1 DP) | 12 × HDMI | до 16 |
| Екранів на виході | до 9 | 12 | 2 |
| Роздільна здатність | вхід 4K60, вихід Full HD 60 | до 4K UHD 60 Гц, HDCP | 4K UHD 60 Гц |
| Режими | відеостіна, багатозонний | Video Wall, Matrix, Multi-Zone, Multi-Picture | 4/8/9/10/13/16 вікон |
| Готові конфігурації | 3×3 базова | 2×2, 3×3, 4×3, 2×6 та інші | сітка вікон на 2 екрани |
| Живлення | блок живлення в комплекті | 100–240 В AC | DC 12V |
| Типова система | відеостіна 2×2 — 4×2 | диспетчерська з матрицею потоків | мобільний моніторинг, польовий модуль |
Усі три моделі керуються однаково: передня панель, ІЧ-пульт, RS232 і веб-інтерфейс. Це зручно, коли в організації кілька систем — оператору не доводиться вчити різні інтерфейси.
Скільки входів потрібно насправді
Порахувати просто, але майже ніхто не робить це до замовлення. Випишіть усе, що має з’являтися на полотні протягом робочого дня.
- Постійні джерела. Робоче місце оператора, система відеоспостереження, картографічний сервіс — те, що висить на екрані завжди.
- Періодичні. Ноутбук доповідача, відеозв’язок, аналітична панель — з’являються на нарадах.
- Резерв. Мінімум один вільний вхід. Він знадобиться швидше, ніж здається: новий підрядник приїде зі своїм ноутбуком.
Сума трьох груп і є потрібна кількість входів. Якщо вийшло шість, VW-5×9 із п’ятьма вже не підходить — дивіться на VM-12×12 або плануйте комутатор перед контролером.
Що з цього випливає: входи закінчуються завжди раніше за виходи. Полотно рідко росте після монтажу, а джерела додаються постійно.
Розкладки: від 3×3 до шістнадцяти вікон
Розкладка — це те, як контролер ділить полотно між джерелами. Три типові режими покривають майже всі потреби.
Єдине полотно. Одне зображення розтягнуте на всі екрани. Працює для карти, схеми або відео на весь зал. Тут важливо, щоб джерело мало достатню роздільну здатність: 4K на вході розкладається по панелях без втрати різкості.
Сітка однакових вікон. Класична відеостіна 3×3 показує дев’ять потоків однакового розміру. Конфігурація 4×4 з шістнадцяти панелей — верхня межа для більшості систем. VM-12×12 підтримує 2×2, 3×3, 4×3, 2×6 та інші варіанти, ME-16×2 будує 4, 8, 9, 10, 13 або 16 вікон на двох екранах.
Багатозонний показ. Одне велике вікно плюс кілька дрібних збоку. Головне джерело займає більшу частину полотна, допоміжні йдуть смугою. Для нарад це найзручніший режим: доповідач у центрі, показники по краю.
Окремо варто сказати про безшовне перемикання. Коли оператор змінює джерело, дешеві пристрої дають чорний екран на одну-дві секунди. У моделях Elpix перемикання безшовне, і під час наради це помітно.
Керування: чим реально користуються
Чотири інтерфейси керування виглядають надлишково, поки не розберешся, коли який працює.
- Web GUI через LAN — основний робочий інструмент. Оператор заходить з браузера, перетягує вікна, зберігає сценарії.
- ІЧ-пульт — для швидкого перемикання пресетів під час заходу, коли не хочеться лізти в ноутбук.
- RS232 — для інтеграції з системами автоматизації залу. Через нього контролер підключають до кнопкової панелі або сценарного контролера.
- Передня панель — резервний канал. Працює, коли мережа лягла, а показати треба зараз.
Збереження сценаріїв — функція, яку недооцінюють на етапі вибору і найбільше цінують в експлуатації. Три-чотири готові пресети («нарада», «моніторинг», «презентація») знімають щоденну ручну роботу.
Що з цього випливає: питайте про Web GUI і пресети до покупки. Пристрій без нормального веб-інтерфейсу перетворює кожну зміну розкладки на виклик техніка.
Що між джерелом і панеллю: схема на пальцях
Ланцюжок простіший, ніж здається, і кожна ланка додає свої обмеження.
- Джерело. ПК, камера, відеореєстратор, ноутбук. Віддає сигнал у своїй роздільній здатності — і вище за неї полотно нічого не покаже.
- Кабель до контролера. HDMI або DisplayPort. На відстанях понад 10 метрів потрібен якісний кабель або передача по витій парі.
- Контролер. Приймає, масштабує, розкладає, перемикає. Тут же зберігаються сценарії.
- Кабелі до панелей. Окремий HDMI на кожен екран — дванадцять кабелів для полотна 6×2.
- Панелі. Показують свою частину загального зображення.
Слабка ланка майже завжди одна з двох: або джерело з низькою роздільною здатністю, або дешевий довгий кабель. Контролер у цьому ланцюжку — найнадійніша частина, якщо його правильно підібрали.
Що перевірити при прийманні системи
Коли монтажники здають роботу, на перевірку контролера варто витратити десять хвилин.
- Підключіть кожне джерело у свій вхід і переконайтеся, що контролер його бачить.
- Прогоніть усі збережені сценарії з пульта і з веб-інтерфейсу.
- Перемкніть джерело під час відтворення відео — переконайтеся, що чорного екрана між кадрами немає.
- Виведіть одне зображення на все полотно і подивіться на стики: текст не повинен розриватися.
- Попросіть показати, де зберігаються налаштування і як відновити їх після заміни пристрою.
П’ять помилок при виборі контролера
- Рахувати виходи, а не входи. Дев’ять виходів нічого не варті, якщо джерел шість, а входів п’ять.
- Ігнорувати EDID. Без керування EDID частина джерел бачить не ту роздільну здатність і віддає картинку з чорними полями. У VM-12×12 це вирішено на рівні пристрою.
- Не перевіряти HDCP. Захищений контент із медіаплеєра просто не з’явиться на полотні, якщо ланцюжок не підтримує HDCP.
- Брати довгі дешеві HDMI. Понад 10 метрів потрібен якісний кабель або передача по Cat6 — у VM-12×12 для цього є опція HDBaseT.
- Забувати про живлення. ME-16×2 працює від DC 12V і придатний для автономних систем, VM-12×12 вимагає мережі 100–240 В. Для польового модуля це принципова різниця.
Обладнання Elpix
Контролери відеостін Elpix
Контролер VW-5×9
5 входів і 9 виходів HDMI, вхід 4K60, базова розкладка 3×3, керування Web GUI і RS232.
Дивитися модель
Відеоматриця VM-12×12
12 входів і 12 виходів, режими Video Wall, Matrix, Multi-Zone, EDID і HDCP, опція HDBaseT.
Дивитися модель
Мультиекран ME-16×2
До 16 джерел на два екрани, розкладки до 16 вікон, DC 12V, корпус військового виконання.
Дивитися модель
Контролери відеостін Elpix: власна розробка
Elpix проєктує контролери під власні відеостіни, тому в комплектах не буває несумісності між процесором і панелями. Це знімає типову проблему збірних систем, коли обладнання куплене в трьох різних місцях.
- Підбір під конфігурацію. До полотен 2×2, 3×2 і 4×2 йде VW-5×9, до 5×2 і 6×2 — VM-12×12.
- Виконання під складні умови. Захищені металеві корпуси з посиленими кутами й ручками, військове виконання в ME-16×2.
- Єдиний підхід до керування. Web GUI, RS232, ІЧ-пульт і передня панель у всіх моделях.
- Сервіс в Україні. Обслуговування й заміна вузлів не залежать від поставок з-за кордону.
Характеристики, комплектацію й актуальні ціни дивіться в каталозі — відеостіни Elpix. Для підбору контролера достатньо переліку джерел і кількості екранів.
